一、屋顶绿化的基本类型

(1)花园式屋顶绿化

(2)组合式屋顶绿化

(3)草坪式屋顶绿化

二、屋顶绿化建筑物要求

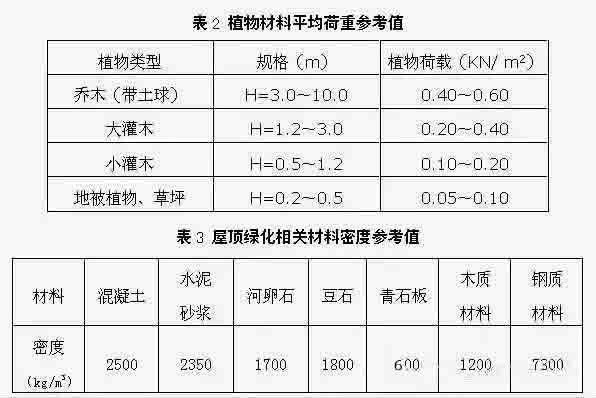

(1)顶板荷载：

屋顶绿化设计须充分考虑绿化的荷载。花园式和组合式屋顶绿化屋顶设计，其屋面荷载应≧4.50KN/m2（营业性屋顶花园≧6.0KN/m2）；草坪式屋顶绿化屋顶设计，其屋面荷载应≧2.5KN/m2。屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验，并出具证明。

(2)屋顶坡度：

平屋顶及屋面坡度小于15度的坡屋顶，宜做屋顶绿化。平屋顶适用于花园式、组合式或草坪式屋顶绿化，坡屋顶适用于草坪式屋顶绿化。

(3)建筑高度：

6层以下、18m高度以下的建筑物屋顶。

(4)防水：

屋顶绿化屋顶必须达到《屋面工程技术规范》GB50345-2004建筑二级防水标准、重要建筑须达到一级防水标准。

(5)排水：

屋顶绿化屋顶应设计合理的排水系统，保证暴雨后1小时内排水，在排水口应有过滤结构。

三、屋顶绿化设计

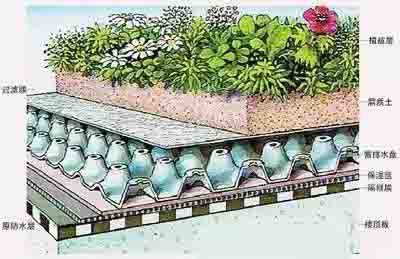

屋顶绿化构造层自建筑屋顶上依次为：

耐根穿刺防水层、排（蓄）水层、隔离过滤层、基质层、种植层。

(1)耐根穿刺防水层：

耐根穿刺防水层的合理使用年限不得少于15年。可选用刚性防水、柔性防水或涂膜防水三种不同材料方法，应二道或二道以上防水层设防，最上道防水层必须采用耐穿刺防水材料。防水层的材料应相容。材料应符合《屋面工程技术规范》GB50345-2004。

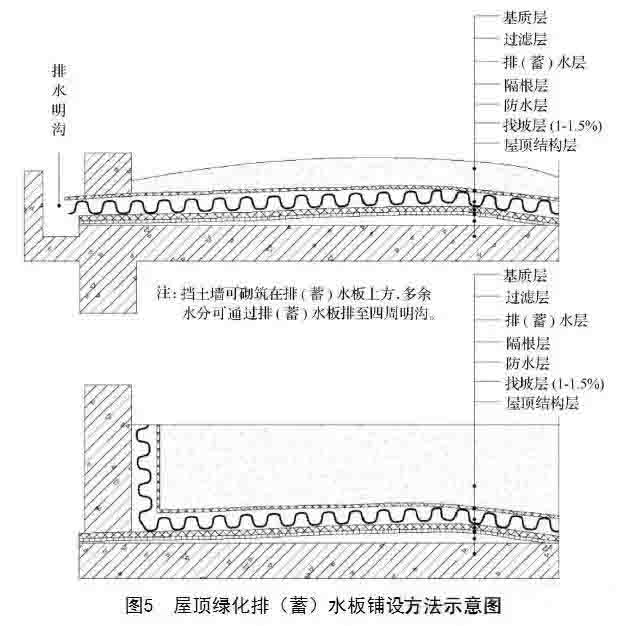

(2)排（蓄）水层：

排（蓄）水层应根据屋顶排水沟情况设计，材料可选用凸台式、模块式、组合式等多种形式的排（蓄）水板、或直径大于0.4-1.6cm的陶粒，厚度宜5cm。

(3)隔离过滤层：

隔离过滤层一般采用既能透水又能过滤的聚酯纤维无纺布等材料，在基质层下排（蓄）水层之上，搭接缝的有效宽度应达到10-20cm，并向建筑侧墙面延伸至基质表层下方5cm处。

(4)基质层：

（1）屋顶绿化设计为保证树木基质厚度可适当进行土方造形，土方堆高处需在承重梁及柱顶位置。

（2）基质应选用专用基质。基质主要包括改良土和超轻量基质两种类型。改良土由田园土、排水材料、轻质骨料和肥料混合而成；超轻量基质由表面覆盖层、栽植育成层和排水保水层三部分组成。

（3）屋顶绿化基质应符合厚度要求。不同绿化植物基质厚度参考值见表5。

(4)种植层：

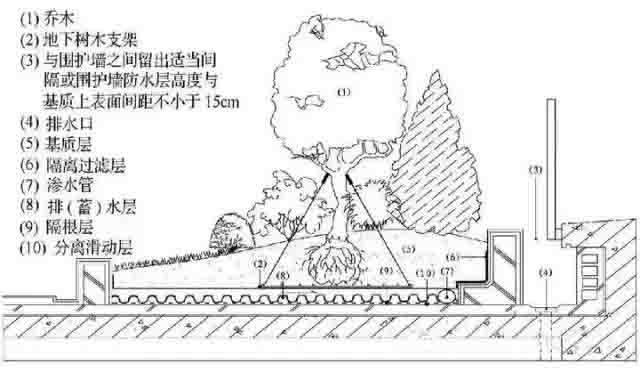

乔木种植处需在承重梁及柱顶位置。乔木种植位置距离女儿墙应大于2.5m。

（1）遵循植物造景多样性原则，以低矮灌木、草坪、地被植物和攀缘植物等为主，适量种植小乔木，严格控制大乔木。

（2）遵循适生性原则，选择本地常用种和引种成功的植物。

（3）应选择须根发达的植物，不宜选用根系穿刺性强的植物。

（4）选择易移植、耐修剪、耐粗放管理、生长缓慢的植物。

（5）宜选择抗风、耐干旱、耐高温的植物。

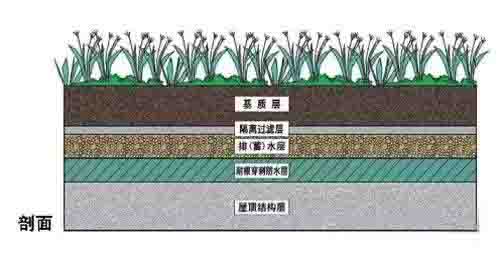

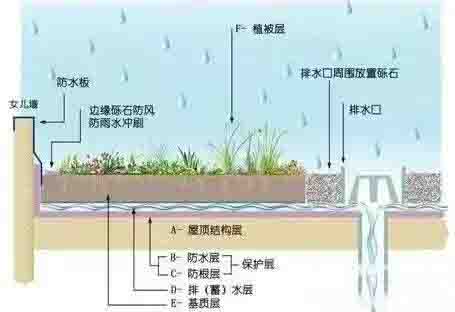

屋顶绿化种植区构造层剖面示意图

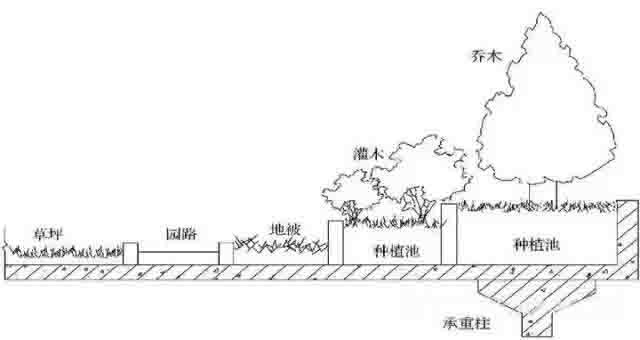

屋顶绿化植物种植池处理方法示意图

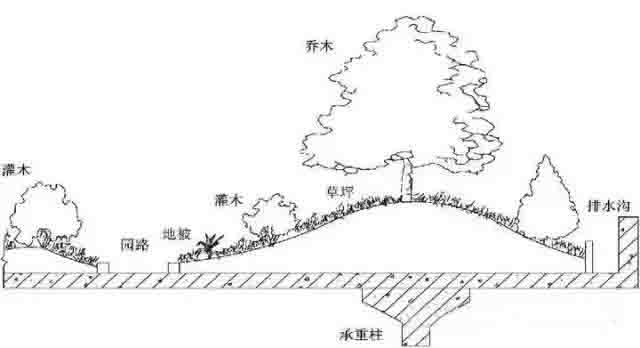

屋顶绿化植物种植微地形处理方法示意图

四、园林小品及公用设施设计

（1）园林小品及公用设施应遵循公园设计规范。

（2）园林小品及公用设施应设置在建筑墙体、承重梁位置，高度不得大于3米。园林小品及设施应选择质轻、环保、安全、牢固材料。

（3）为防止高空物体坠落和保证游人安全，应在屋顶四周设置防护围栏，高度应130cm以上。

（4）花园式屋顶绿化照明设计应选用具有诱灭虫功能的灯具。

（5）园林小品建筑的基础不得破坏屋顶防水层。

（6）排灌系统设计

6.1屋顶绿化排水系统必须与原屋顶排水系统匹配，不得改变原屋顶排水系统（天沟）。

6.2种植池、花台等必须根据实际情况设置排水孔，应根据排水口设置排水观察井。

6.3屋顶绿化灌溉设计应优先设计自动喷灌、滴灌装置，预留人工浇灌接口。

6.4屋顶绿化应设置独立出入口和安全通道，必要时应设置专门的疏散楼梯。
